A vízszintes merev támasztékokon keresztül a felépítmény függőleges terhelései vízszintes visszatartó erőkké alakulnak, és az oszlopokra vagy alapelemekre hárulnak, csökkentve a szerkezet oldalirán...

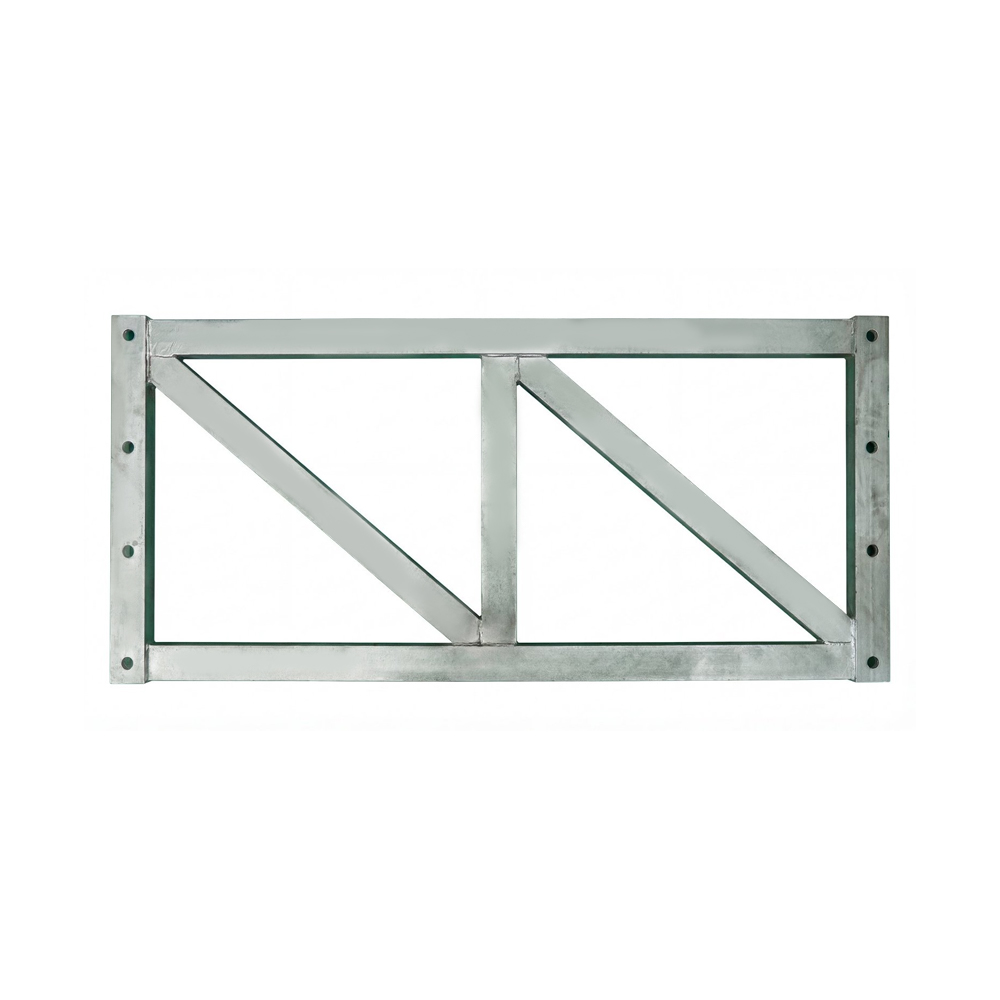

RészletekA HD200 típusú függőleges tartókeret Bailey hidakhoz a HD200 előregyártott acélhíd és nagy teherbírású rácsos rendszer alapvető függőleges teherhordó eleme. Elsődleges feladata a függőleges terhelések átvitele, valamint a szerkezeti felborulás és a függőleges deformáció megakadályozása. Vízszintes tartókeretekkel és megerősítő húrokkal együtt dolgozva háromdimenziós stabil rendszert alkot, amely egyenletesen viszi át a nehéz terheket (például hídforgalmi és építési terheket) az alapra. Alkalmas nagy fesztávú (9,144-60,96 m) és nagy terhelésű (HS25 osztály és magasabb) mérnöki forgatókönyvekhez. A termék két specifikációban, a 730-as és a 480-as típusban kapható, amelyek megfelelnek a HD200 rácsos rácstartó megfelelő távolságának. Széles körben használják a hídépítésben, a nagy zsaluzattámasztó rendszerekben és a vészhelyzeti mentési műveletekben. Alapvető eleme a mérnöki problémák megoldásának, mint például a túlzott magasság-szélesség arány és az elégtelen alap teherbírása, amely egy teljes erőtartó zárt hurkot képez ugyanazon rendszer erősítő húrjaival és vízszintes tartókereteivel, biztosítva az általános szerkezeti stabilitást.
| 1. külső méretek (730-as modell) | 1774*820*50mm |
| 1. külső méretek (480-as modell) | 1774*570*50mm |
| Központi távolság méretei | 1694*(250 230 250)mm |
| Anyag | Q355B |
