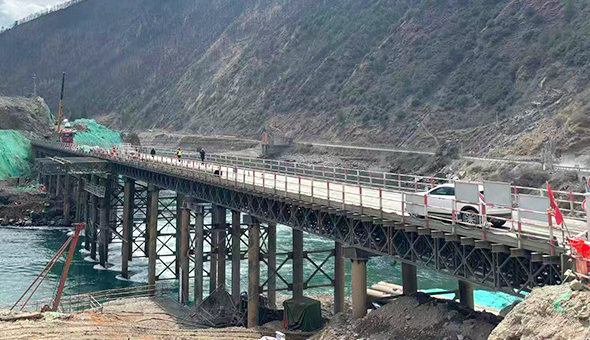

A Bailey-híd a 20. század egyik legjelentősebb mérnöki vívmánya, amelyet eredetileg katonai használatra fejlesztettek ki a második világháború idején, és ma már széles körben alkalmazzák polgári infrastrukturális projektekben szerte a világon. Megértés Bailey híd specifikációi nélkülözhetetlen a szerkezetmérnökök, katonai logisztikai tervezők és építési projektmenedzserek számára, akiknek megbízható, hordozható és gyorsan telepíthető áthidaló megoldásokra van szükségük. Ez az útmutató a szabványos műszaki paraméterek, terhelési osztályozások, fesztávkonfigurációk és anyagkövetelmények átfogó lebontását tartalmazza.

Eredet és tervezési filozófia

A Donald Bailey által 1940-ben tervezett és először a Mabey & Johnson cég által gyártott Bailey hidat moduláris panelhídként tervezték, amelyet egy kis csapat is össze tudott állítani nehéz daruk vagy speciális berendezések nélkül. Zseniális a szabványosított acélpanelrendszerben rejlik, amely lehetővé teszi az egyes alkatrészek kézi szállítását és nehéz katonai járművek megtámasztására alkalmas fesztávokba való összeszerelését.

A tervezési filozófia három alapelvre összpontosít: a modularitásra, a méretezhetőségre és a helyszíni javíthatóságra. Mindegyik panel cserélhető, vagyis a sérült részek a teljes szerkezet szétszerelése nélkül cserélhetők. Ez az alkalmazkodóképesség a Bailey-hidat a szövetségesek észak-afrikai, olaszországi és nyugat-európai hadműveleteinek sarokkövévé tette – és ma is több tucat katonaság és polgári hatalom aktívan használja.

Szabványos panelméretek és anyagspecifikációk

A Bailey-híd alapegysége a szabványos panel . Minden egyéb specifikáció – fesztávhossz, terhelhetőség és konfiguráció típusa – ebből az alapkomponensből származik. A panelek nagy szakítószilárdságú acélból készülnek, amely megfelel a megállapított katonai és polgári szabványoknak (jellemzően BS EN 10025 Grade S355 vagy azzal egyenértékű ASTM A572 Grade 50).

Szabványos panelméretek

1. táblázat – Szabványos Bailey-híd panel méretei (BS 5400 / NATO STANAG 2021 referencia)

A panelek 57 mm átmérőjű acélcsapokkal vannak összekötve, lehetővé téve a gyors összeszerelést hegesztés vagy csavarozás nélkül. A rácsos rácsos kialakítás hatékonyan osztja el a terhelést az átlókon és a függőlegeseken keresztül, magas szilárdság-tömeg arányt érve el, amely mind a hordozhatóság, mind a szerkezeti teljesítmény szempontjából kritikus.

Fedélzet és keresztléc specifikációi

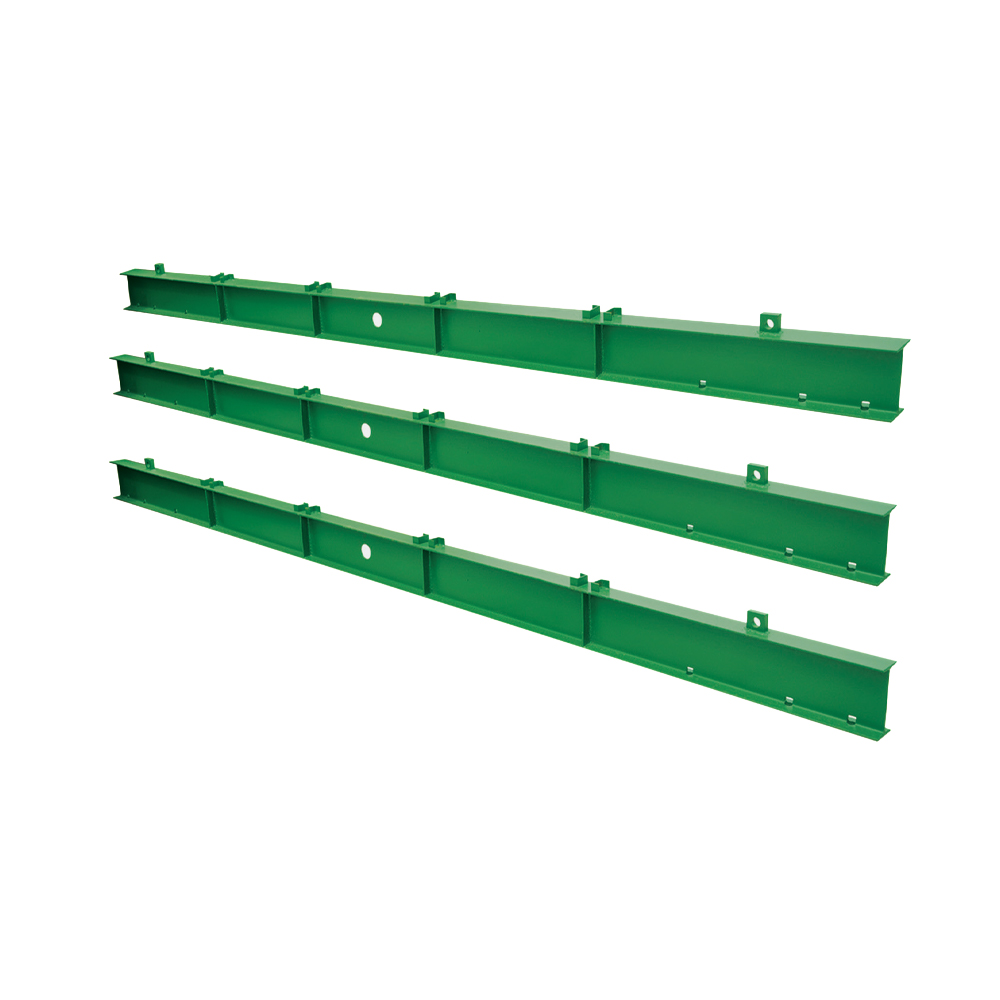

A fedélzeti rendszer kereszttartókból (keresztgerendák), szálakból (hosszirányú gerendák) és fa vagy acél sakktáblákból (fedélzeti deszkák) áll. Mindegyik keresztléc átnyúlik a két szemközti rácsos panel között, és kereszttartó bilincsekkel van rögzítve. A szabványos sakktáblák jellemzően 63 mm vastag keményfa, vagy modern változatokban acél ellenőrző lemezek.

2. táblázat – A fedélzeti rendszer alkatrészeinek specifikációi

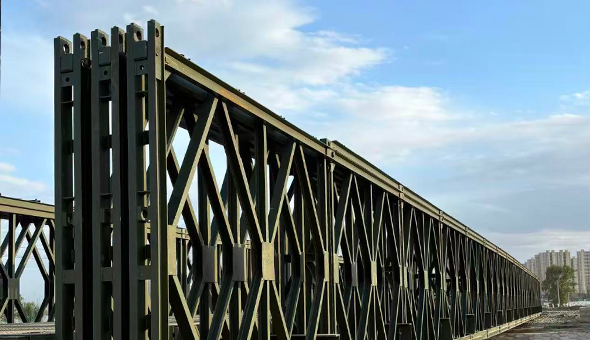

Konfigurációs típusok és kijelölési rendszer

A Bailey-híd konfigurációit egy szabványos jelölési rendszer segítségével írják le, amely kódolja a panelsorok számát (egyszeres, dupla vagy háromszoros), a panelszintek számát (egy vagy dupla), és azt, hogy a híd átmenő típusú vagy átmenő típusú, felső húrerősítéssel. A jelölés általában a formát ölti SS, DS, TS (Single Story) és DD, TD (Kettős történet).

Konfiguráció elnevezési konvenciók

• SS (Single Single): Egy panel széles, egy emelet magas. A legkönnyebb és leggyorsabban felépíthető; alkalmas gyalogos és könnyű járművek számára.
• DS (kettős egyszemélyes): Mindkét oldalon két panel széles, egy emelet magas. Standard konfiguráció a legtöbb kerekes katonai járműhöz MLC 30-ig.
• TS (hármas egyszemélyes): Mindkét oldalon három panel széles, egy emelet magas. Kisebb fesztávú nagyobb terhelésekhez használják.
• DD (Dupla Double): Két panel széles, két emelet magas. Jelentősen megnöveli az elérhető fesztávot és terhelési osztályt.
• TD (Triple Double): Három panel széles, két emelet magas. Maximális konfiguráció; MLC 70 lánctalpas járművekhez használható 60 m-es fesztávig.

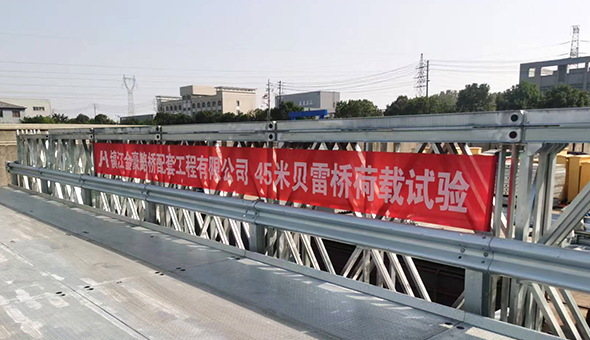

Terhelhetőségi és teherbírási táblázatok

A Bailey-híd specifikációinak egyik legkritikusabb szempontja a fesztávhossz, a konfiguráció típusa és a megengedett terhelési osztály közötti kapcsolat. Az alábbi táblázat szabványos tervezési adatokat tartalmaz a NATO STANAG 2021 és a BS 5400 2. rész terhelési kritériumai alapján.

3. táblázat – Fesztávhossz és teherbírás konfiguráció szerint (indikatív értékek; helyspecifikus műszaki elemzés szükséges)

Fontos megjegyezni, hogy ezek az értékek az egyes konfigurációk maximális tervezési fesztávját jelentik standard földelési feltételek mellett. A tényleges megengedett fesztávok csökkennek, ha a hídnak biztosítania kell a folyamatos kötelékforgalmat, ha rosszak a végcsapágy talajviszonyok, vagy ha dinamikus hatástényezőket kell alkalmazni a nagy sebességű járművek kereszteződésénél.

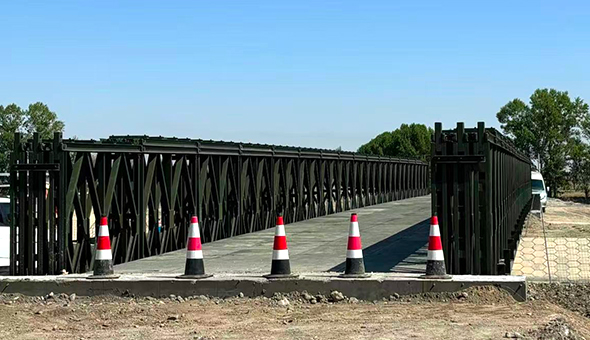

Az úttest szélességére vonatkozó előírások

A szabad útszélesség – a használható útpálya a fő rácsostartók belső felületei között – rögzítve van 4,22 m (13 láb 10 hüvelyk) minden szabványos egysávos Bailey-híd konfigurációhoz. Ez egyetlen forgalmi sávot fogad el a NATO STANAG járműburkolatokkal. A kétsávos változatok, amelyek két párhuzamos hídsáv egymás melletti elhelyezésével érhetők el, körülbelül 8,5 m teljes útszélességet biztosítanak, és nagy forgalmú alkalmazásokhoz használják.

Összeszerelési alkatrészek és kulcs hardverspecifikációk

A Bailey-híd integritása nemcsak maguktól a panelektől függ, hanem a csatlakozó hardverek pontosságától is. A következő komponensek szigorú tűréshatárokkal vannak meghatározva, hogy biztosítsák a felcserélhetőséget a különböző gyártók gyártási tételei között.

Panel csatlakozócsap

• Átmérő: 57,2 mm (2,25 hüvelyk)
• Hosszúság: 184 mm (7,25 hüvelyk)
• Anyaga: szénacél, 620 MPa minimális folyáshatárig hőkezelt
• Rögzítés: Sasszeg, 6 mm átmérőjű

Transom bilincs

• Szorítóerő: Minimum 8 kN megfelelő meghúzás esetén
• Csavar nyomatéka: 135 N·m (100 ft·lb) szabványos dobozkulcs segítségével
• Anyaga: temperöntvény vagy gömbgrafitos öntöttvas GGG-40

A gereblyéző (indító orr) specifikációi

A konzolos indítás során – ez a szabványos összeszerelési módszer, amikor a hidat az egyik partból kinyomják a résbe – egy könnyű acél orr (gereblye) van rögzítve a vezető végéhez, hogy megakadályozza a konzol felbillenését. A szabványos gereblye hossza 3,05 m, 6,10 m vagy 9,14 m, a teljes hídfesztáv alapján kiválasztva. A gereblye súlya nem haladhatja meg a főhíd súlyának 20%-át az indítási egyensúly fenntartásához.

Felületi és csapágykövetelmények

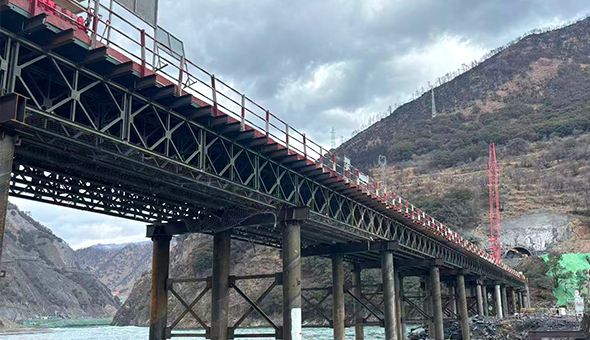

A végcsapágy elrendezés kritikus specifikáció, amely meghatározza a helyszín alkalmasságát a Bailey-híd felszerelésére. A híd ezen keresztül adja át terheit a talajra alaplemezek és küszöbgerendák előkészített pilléreken vagy természetes talajon nyugszik.

Minimális csapágykövetelmények

4. táblázat – Az ütközőcsapágy specifikációi konfiguráció szerint

Ahol a természetes talajviszonyok nem érik el a minimális talajterhelési nyomást, a mérnökök szemcsés töltettömörítést, betonpárna támasztékokat vagy hajtott cölöptámaszokat írnak elő. A puha talajon történő ideiglenes katonai bevetésekhez acél köszörült gerendákat vagy Bailey paneles bölcsőket használnak a teherhordó terhelés elosztására.

Korrózióvédelmi és felületkezelési szabványok

Az összes Bailey híd acél alkatrészének meg kell felelnie bizonyos felületkezelési szabványoknak, hogy elfogadható élettartamot biztosítson terepi körülmények között. A szabványos NATO-specifikáció megköveteli:

• Felület előkészítés: Sörétszórás Sa 2.5-ig (közel fehér fém) az ISO 8501-1 szerint
• Alapozó bevonat: Cinkben gazdag epoxi alapozó, legalább 75 µm száraz rétegvastagság (DFT)
• Köztes bevonat: Epoxy MIO (csillámos vas-oxid), minimum 100 µm DFT
• Befejező kabát: Poliuretán fedőbevonat olívaszürke (RAL 6003) vagy olívazöld (FS 34094) színben, minimum 50 µm DFT
• Teljes DFT: Minimum 225 µm
• Sópermet ellenállás: 1000 óra ISO 9227 szerint, rozsdásodás nélkül a vonalaknál

Állandó polgári hídszereléseknél sok üzemeltető egy teljes termikus permetező cink (TSZ) rendszerre frissít elasztomer fedőbevonattal, így a karbantartási intervallum 25 évre nő. A rozsdamentes acél kötőelemek olyan tengerparti vagy tengeri környezetben is javasoltak, ahol a klorid által kiváltott korrózió aggodalomra ad okot.

Összeszerelési idő és munkaerőigény

A Bailey hídtechnológia egyik meghatározó előnye a gyors összeszerelési képesség. A szabványos katonai előírások megkövetelik, hogy egy képzett harcmérnök szakasz (körülbelül 35 fős) 30,5 m fesztávolságú kettős szimpla (DS) hidat tudjon felállítani. 4-6 óra terepi körülmények között. Az alábbi táblázat általános útmutatást ad a különféle konfigurációk összeszerelési idejére vonatkozóan.

5. táblázat – tájékoztató jellegű összeszerelési idők kedvező nappali fényviszonyok mellett, képzett személyzettel

Ezek a számok nem feltételezik a daru alátámasztását. Mobil daruk vagy egyenetlen terepjáró targoncák elérhetősége esetén az összeszerelési idő 30-40%-kal csökkenthető, különösen a kétszintes konfigurációknál, ahol a panelemelés munkaigényes.

Modern változatok és továbbfejlesztett specifikációk

Az eredeti Bailey-híd kialakítása 1941 óta jelentősen fejlődött. Számos gyártó – köztük a Mabey Bridge, az Acrow és az SSBR – most olyan továbbfejlesztett változatokat gyárt, amelyek megtartják a moduláris panel alapelvét, miközben jobb teljesítményjellemzőket kínálnak.

Mabey univerzális híd

A Mabey jelenlegi zászlóshajója olyan nagy szilárdságú acélpaneleket mutat be (S460 minőség), amelyek körülbelül 15%-kal csökkentik a panel súlyát, miközben növelik a terhelhetőséget. Az alumíniumötvözet burkolatot használó továbbfejlesztett fedélzeti rendszerek felváltják a hagyományos fa sakktáblákat, csökkentve a fedélzet holtterhelését és javítva a tartósságot nedves környezetben.

Acrow 700XS

Az Acrow 700XS sorozat 3,05 m × 2,18 m méretű paneleket kínál (a szabványos 3,05 m × 1,47 m-hez képest), amelyek panelenként nagyobb tehetetlenségi nyomatékot biztosítanak. Ez lehetővé teszi, hogy a TD-vel egyenértékű konfigurációk akár 75 m-es fesztávolságot is elérjenek, és támogatják az MLC 80 lánctalpas járműveket – meghaladva az eredeti Bailey specifikáció határait.

Folyamatosan megerősített fedélzeti rendszerek

A modern állandó létesítmények egyre gyakrabban használnak vasbeton fedélzeti födémeket, amelyeket helyben öntnek a Bailey rácsos rendszer fölé. Ez a kompozit fedélzet-rácsos hatás jelentősen növeli a szerkezet általános merevségét és csökkenti a feszültség alatti elhajlást, teljesítve a nemzeti autópálya-hídszabályok, például az AASHTO LRFD vagy a hosszú távú polgári forgalomra vonatkozó Eurocode követelményeit.

Ellenőrzési és karbantartási előírások

A hosszú távú szolgálatban lévő hidak esetében, legyen az katonai vagy polgári, az időszakos ellenőrzés kötelező. A szabványos ellenőrzési intervallumok és kritériumok a következők:

• Rutin szemrevételezés: 6 havonta; ellenőrizze a panel deformációját, a csapok kopását, a fedélzet állapotát és a bevonat integritását
• Részletes szerkezeti vizsgálat: 2 évente; magában foglalja a húrelhajlások mérését, a csapfurat oválisságát (maximálisan elfogadható kopás 3 mm) és a hegesztési repedések felmérését
• Nagyjavítás: 10 évente vagy azután, hogy a kumulatív MLC egyenértékű forgalom meghaladja a tervezési küszöbértékeket; teljes szétszerelés, sörétes újrabevonás és méretellenőrzés
• A panelcsere kritériumai: Minden olyan panelt, amelynek húrszakaszvesztesége meghaladja az eredeti terület 10%-át, vagy az állandó készlet meghaladja az L/500-at, ki kell vonni a forgalomból.

A Bailey hídpaneleket úgy tervezték, hogy többször is újrafelhasználhatók legyenek több telepítés során. A katonai állomány panelei rendszeresen 5–10 bevetést halmoznak fel 20–30 éves élettartam alatt, megfelelő karbantartás mellett. A rögzített, állandó telepítésekben paneleket használó polgári üzemeltetők általában 50 éves tervezési élettartamot határoznak meg megfelelő kifáradási elemzéssel a BS 5400 10. része szerint.

Alkalmazandó szabványok és előírások

A Bailey-hidak tervezését, gyártását és telepítését számos nemzeti és nemzetközi szabvány szabályozza. A legfontosabb referenciák a következők:

• NATO STANAG 2021: A hidak, kompok, tutajok és járművek katonai terhelési osztályozása
• AASHTO szabványos műszaki adatok autópálya hidakhoz (USA polgári alkalmazásokhoz)
• BS 5400: Acél-, beton- és kompozit hidak (az Egyesült Királyság szabványa, amelyet az Eurocode-ok váltanak fel, de a régi szerkezeteknél továbbra is hivatkoznak rá)
• Eurocode 3 (EN 1993-2): Acélszerkezetek tervezése — acélhidak
• ISO 8501-1: Acél aljzatok előkészítése festékek felhordása előtt
• ISO 9227: Korróziós tesztek mesterséges atmoszférában – sópermetes vizsgálatok
• DEF STAN 01-5 / JSP 434: Az Egyesült Királyság védelmi minisztériuma katonai áthidaló felszerelésekre vonatkozó specifikációi

Az állandó polgári használatra Bailey-hidakat meghatározó mérnököknek biztosítaniuk kell a vonatkozó nemzeti autópálya-hatósági követelmények betartását, beleértve az élőterhelési modelleket (HA/HB az Egyesült Királyságban, HL-93 az Egyesült Államokban), az elhajlás használhatósági korlátait (jellemzően fesztáv/360 élő terhelés mellett), valamint a nagy ciklusú dinamikus terhelésnek kitett helyeken a fáradási élettartam számításait.

A Bailey híd specifikációi a panelgeometria, az anyagminőség, a konfiguráció típusa, a terhelési osztályozás, a csapágykialakítás és a felületvédelem gondosan integrált rendszerét foglalják magukban – minden elem a többitől függ. Legyen szó akár 48 órás vészhelyzeti katonai bevetésről egy kimosott folyóátkelőhelyen vagy egy állandó vidéki autópálya-hídon egy fejlődő országban, a megállapított előírások betartása biztosítja a szerkezeti biztonságot, a kiszámítható teljesítményt és a hosszú távú tartósságot.

A Bailey-híd tartós relevanciája – több mint 80 évvel feltalálása után – a moduláris tervezési gondolkodás erejének bizonyítéka. Az anyagtechnológia fejlődésével és a terhelési követelmények növekedésével a frissített változatok továbbra is feszegetik az eredetileg háborús rajztáblán kigondolt határokat, miközben megőrzik azt az alapvető egyszerűséget, amely az eredeti tervezést olyan átalakulóvá tette.
