321-es típus – Megerősített feszítőelem a helyben öntött tartószerkezethez: Ez a típus dupla 10# csatornás acélszelvényeket használ, amelyek hasonlóak a Bailey-hidak húrelemeihez. Húrcsavarokon ke...

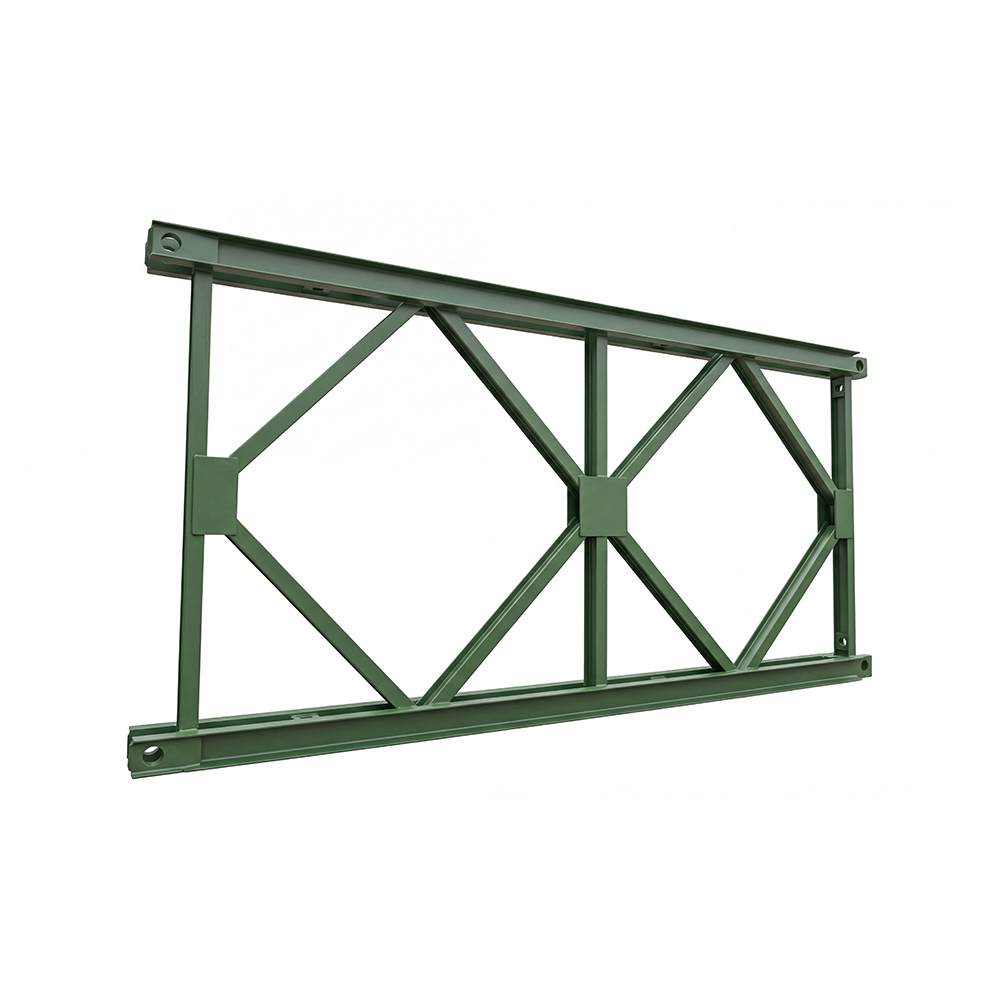

Részletek321-es típus - Helyreöntött tartószerkezet Bailey hídpanelek: A Bailey hídpanelek húrelemei kétszelvényű 10# csatornás acélból, a függőleges és átlós tagok pedig 8# I-gerendákból készülnek. Az egész szerkezetet úgy hegesztik, hogy "kereszt" alakot alkossanak, ami stabil és megbízható szerkezetet eredményez, amely nem hajlamos elcsavarodásra vagy deformációra. A húrelemek elméleti teherbírása 560 KN, a függőleges tagok elméleti teherbírása 560 KN, az átlós tagok elméleti teherbírása 171,5 KN. A Bailey panelek a teljes híd fő teherhordó elemeiként szolgálnak, és Bailey csapokkal vannak összekötve.
| Külső méretek | 3115*1500*176mm |
| Központi távolság méretei | 3000*1400mm |
| Anyag | Q355B |
